离心风机干扰力的分析

发布日期:2024年07月05日
信息摘要:
离心风机的振动是用户和离心风机制造商共同关注的问题。如果振动超过标准,轴承温度将升高并且磨损将加剧。严重的是,地脚螺栓会断裂,轴承座会破裂,叶轮会破裂和瓦解。…

离心风机干扰力的分析

   离心风机的振动是用户和离心风机制造商共同关注的问题。如果振动超过标准,轴承温度将升高并且磨损将加剧。严重的是,地脚螺栓会断裂,轴承座会破裂,叶轮会破裂和瓦解。


      减少振动的方法是平衡:叶轮平衡和整体机动平衡。

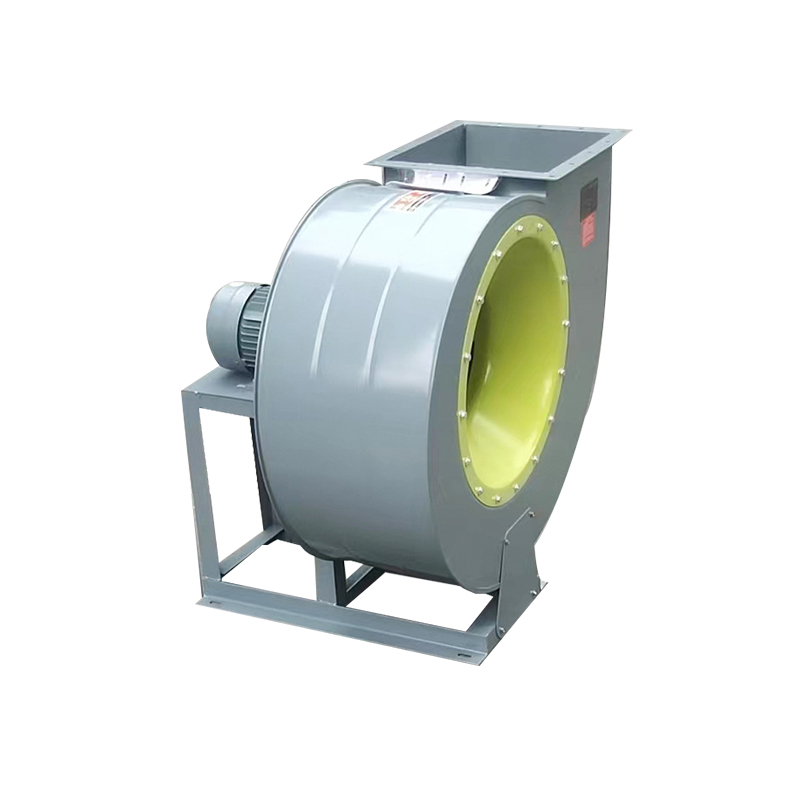

离心风机干扰力的分析

离心风机干扰力的分析



      为什么离心风机叶轮符合动平衡机的标准,并且还需要整体机动平衡,因为离心风机风扇的振动是由周期性扰动力产生的。根据机械振动公式:X = -F / K,在弹性变形范围内,

振动的大小X与干涉力F成正比,与系统的刚度K成反比。


      风扇的主要干扰力

 离心风机风力涡轮机由空间力系统操作。在该力系统中,不会周期性变化的力不会引起干扰力,例如重力,轴承座对轴承的反作用力等,这被称为静态反作用力。周期性干涉力称为动态反作用力。

周期性干涉力有三种类型。


      由于制造误差和材料不均匀性,叶轮的质心不在叶轮的中心,并且存在偏移e(e = OP,从0到P的方向)。这导致叶轮在运行时产生离心力,也称为偏心干涉(见图1)。

假设叶轮转子的质量为m且角速度为ω,则偏心干涉力F =meω。并且ω=nπ/ 30。


      车轮和车轮罩的端面应控制在一定的要求范围内,目的是减少震动引起的干扰。离心风机车轮和车轮盖的晃动将在轴向产生周期性的干涉力。壳体的振动也会通过空气的传递而发生。

====================================
